概述

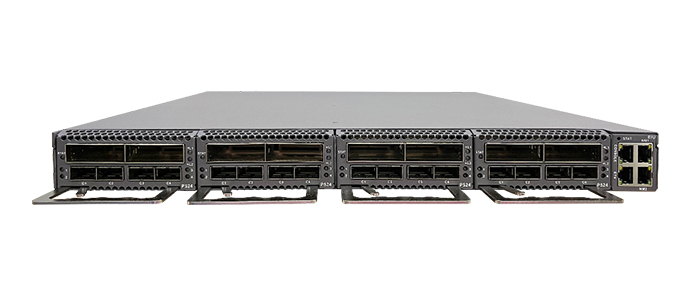

PDX-DWDM-DCI4是深圳市鹏鼎信科技有限公司针对数据中心互联（DCI）设计的光电一体化波分传输设备。它具有高集成（光电一体化）、大带宽（25.6Tbits/Fiber）、简部署（免复杂调测）、易运维（NETCONF/YANG）和安全可靠等特点。能够满足DC之间快速增长的带宽需求，实现设备的灵活部署，打造开放的光网络架构，引领DCI市场进入高速全光互联新时代。
产品特点
l 采用光电一体、可插拔模块化设计；组件支持热插拔，按需部署，按需扩容。
l 采用前进风后出风的散热设计，提供1+1 FRU风扇单元，支持自动调速。
l 19英寸标准机架式，适配数据中心机房，可与IT设备共柜部署。
l 每对光纤传输容量可达25.6Tbit/s @ C+波段400G*64λ，每子架最高1.6Tbit/s。
l 单波容量可达400G，面向600G&800G&1.2T持续演进。
l 光层板高度集成OA、WSS、VOA、OSC、OTDR、OCM、OLP等功能，简化内部光纤连接。
l 支持10GE、100GE、100GE FlexE(Unware)、STM-64、10GE WAN、OTU2、OTU4等业务接入。
l 支持9维ROADM组网，并支持灵活栅格（Flexible Grid）。
l 支持业务层、OTN层、光层的全面性能监控，质量可视。
l 提供多种多层网络级和设备级保护方案。保护倒换时延小于50ms，保证了优越的保护性能
l 支持NETCONF/YANG标准开放接口和基于B/S架构的GUI管理平台。
技术参数
参数 | 说明 | |
产品型号 | PDX-DWDM-DCI4 | |
产品说明 | 针对数据中心互联（DCI）设计的光电一体化波分传输设备 | |
机箱 | 尺寸（高x宽x深） | 1U: 44 mm (高)×444 mm (宽)×490 mm (深) |
最大容量 | 1.6Tbit/s | |
业务板槽位数 | 4 | |
适用机柜 | 19寸机柜 800mm或以上深度 | |
线路侧端口 | 速率 | l 200G (PDM_QPSK) l 200G (PDM_8QAM) l 200G (PDM_16QAM) l 400G (PDM_16QAM) |
光模块 | 可插拔CFP2、波长可调 | |
客户侧端口 | 业务类型 | 10GE, 100GE, 100GE FlexE(Unware) , OTU2, OTU4, STM-64和10GE WAN |
光模块 | l 可插拔SFP+ l 可插拔QSFP28 | |
最大波长数量 | Fixed grid: 96波@50 GHz | |
通道间隔 | Flexible grid: 50 GHz/75 GHz/100 GHz/150 GHz | |
中心频率范围 | 191.35 GHz ~ 196.1 GHz | |
中心波长范围 | 1528.77 nm ~ 1566.73 nm | |
保护功能 | l 光线路保护（OLP） l 光复用段保护（OMSP） l 光通道保护（OCHP） | |
网管 | l 支持主控板热插拔 l 支持CLI、NETCONF和基于B/S架构的GUI管理平台 l 支持基于OSC的DCN通信 | |
供电 | 备份 | 标准CRPS电源1+1备份 |
交流 | l 额定电压范围： – 100 V AC～130 V AC (50/60Hz) – 200 V AC～240 V AC (50/60Hz) l 最大电压范围：90 V AC～264 V AC (45Hz~65Hz) | |
高压直流 | l 额定电压范围：240 V HVDC l 最大电压范围：192 V HVDC～288 V HVDC | |
直流 | l 额定电压范围：-48 V DC/-60 V DC l 最大电压范围：-40 V DC～-72 V DC | |
散热 | l 前进风后出风 l 1+1风扇板备份 | |
典型功耗 | <550W（电层满配） | |
环境 | 工作温度 | l 短期：-5℃～+45℃ l 长期：0℃～40℃ |
存储温度 | -40℃～+70℃ | |
湿度 | 5%～95% （无凝结） | |
