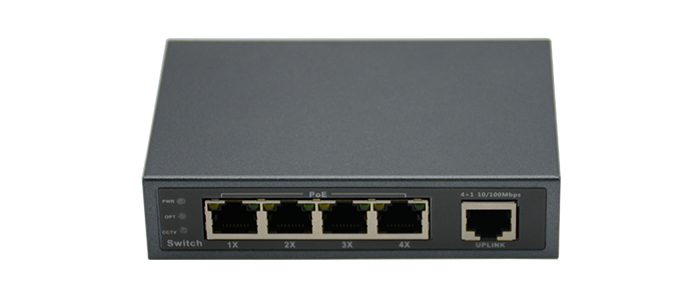

PDX-SW3005P-4AF



鹏鼎信        PDX-SW3005P-4AF

1FE+4FE 百兆五口POE供电交换机



产品概述

PDX-SW3005P-4AF  POE交换机是本公司推出的新一代绿色节能以太网接入供电交换机。提供简单便利的安装维护手段和丰富的业务特性,助力用户打造安全可靠的高性能网络,可广泛应用于中小企业、网吧、酒店、学校、小区监控等以太网接入场景。该交换机同时提供4个下行电口和1个上行电口,下行为10/100Mbps以太网PoE供电端口,上行为1个10/100Mbps以太网接口。

该产品主要针对高清网络摄像机、AP、IP phone等数据接入和PoE供电而设计,遵循IEEE802.3 af/at标准,每个端口能够为设备提供最大30W的供电功率,极大的方便了设备供电,节约了线材和施工成本;产品下行口最远传输距离可达到250米,突破了传统交换机100米距离的限制,在实际工程项目中,使产品覆盖范围更大,该产品支持桌面、挂墙安装方式,可满足不同工程现场对设备安装的要求。

主要特性

◆ 支持通过Cat5e/6标准UTP 网线给无线(AP)和网络监控摄像头(surveillance cameras)、IP phone供电

◆ 1~4端口支持标准IEEE802.3af/at供电

◆ 符合IEEE 802.3 10Base-T和IEEE 802.3u 100Base-TX标准

◆ 流控方式:全双工采用IEEE 802.3x标准,半双工采用Back pressure标准

◆ 支持端口自动翻转(Auto MDI/MDIX)

◆ 支持网络端口防雷(AC电源口:差模 +/-2kV,共模 +/-4kV)

◆ PoE 功率:65/96/120W(1到4端口总的最大输出功率由配置的电源适配器决定,最大120W)

◆ 端口最大供电功率 30W

◆ 支持VLAN、CCTV模式,CCTV模式下,Cat5e标准UTP 网线网络数据和供电可以传250米

◆ 采用存储转发的交换机制

◆ 所有端口支持线速交换,64~1536U巨型帧长范围内均可达到线速

◆ 供电自适应,即插即用,无需配置

◆ 小巧,紧凑,静音的设计适合置于桌面或挂装

技术参数

技术参数列表

详细参数描述

产品型号

PDX-SW3005P-4AF

供电

供电方式

电源适配器

输入电压

DC48~57V

功率消耗

机器本身消耗小于5W

功率消耗小于60/96/120W

端口参数

网络端口

1~4 下行网口:10/100Mbps

1 上行网口:10/100Mbps

传输距离

1~4下行网口:100米

CCTV模式下行支持250米

1 上行网口:小于100米

传输介质

1~4 下行网口:Cat5e/6标准UTP 网线,

上行网口:Cat5e/6标准UTP 网线

POE标准

符合IEEE 802.3af/at国际标准,单端口最大供电功率30W

PoE供电方式

末端跨接法1,2,3,6(默认)

PoE供电功率

单个POE端口 ≤30W,整机<65W

交换参数

网络标准

IEEE 802.3i 10BASET IEEE 802.3u 100BASETX IEEE 802.3x Flow Control IEEE 802.3af DTE Power via MDI IEEE 802.3at

背板带宽

1Gbps

转发方式

存储转发

包数据缓存

0.74M

MAC地址表

1K

状态指示灯

电源指示灯

1个指示电源(绿色)

超远距离传输指示灯

1个指示CCTV(绿色)

上行口指示灯

1个指示UPLINK(绿色)

网络供电端口LED

PoE状态指示4个,RJ45座上黄灯;

网络数据端口LED

数据状态指示4个,RJ45座上绿灯

拨码开关

CCTV拨码

OFF表示下行口工作在100M状态

ON表示下行口工作在10M状态, 支持250

防护等级

通讯端口防雷防护

4KV 执行标准:IEC61000-4-5

整机静电防护

1a 接触放电 3级
1b 空气放电 3级

环境规范

工作温度

-20℃~70℃

储存温度

-40℃~70℃

湿度(非凝结)

0~95%

物理规格

尺寸(长×宽×高)

118mmx78mmx28mm

重量

425g

可靠性

平均故障间隔时间(MTBF)

>50000h
