PDX-PDH-4E1-S20F

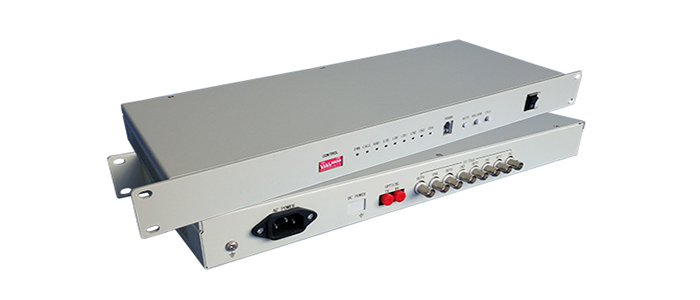

4E1 PDH光端机11.jpg

产品描述:

PDX-PDX-4E1-S20F标准型PDH光端机系列产品是通过光纤来远距离传送单路或多路E1业务,它采用了业内领先的技术及专用的超大规模集成电路,并结合专用数字复接芯片开发而成的光传输产品。该类设备支持点到点组网,易于安装维护,配合机箱可实现局端、远端统一网管,可以迅速实现故障定位,在加快故障响应速度的同时,节省了运维成本。

4E1 PDH光端机为PDH光传输系统提供8M的传输容量,接口包括E1。

设备电路部分为全数字电路,整机工作可靠、稳定,功耗低,集成度高,体积小,易于安装维护。设备满足电信运营商及专网用户的需求,符合电信标准。适合电力、邮政、银行及联通、移动电信等用户的需要,符合电信运营商使用标准。

产品特性

1、提供4路E1接口;

2、提供命令E1对端环回功能,光路本端自环功能;

3、采用全数字化时钟恢复和平滑锁相技术,可靠性高兼容性好;

4、完备的电源、链路、告警指示功能,本端设备可实时监控对端设备的当前状态;

5、提供支路告警和声音告警屏蔽;

6、提供一路公务电话接口,不占用E1通道,可方便地与对端进行联系;

7、双纤双向和单纤双向机型可选;

8、光接口可选SC/PC,FC/PC;

9、符合电信级运营要求,平均无故障时间(MTBF)10万小时以上;

10、具有高可靠性,提供19“机架安装、台置、壁挂、插卡,同时具备交直流供电;

11、电源可以选择交流220V、直流-48V,整机功耗<5W;

12、提供SNMP网管功能;

13、支持用户定制。

技术参数:

1、光接口特性

光纤类型:单模光纤8.3/125,8.7/125,9/125,10/125

光纤波长:1310nm

光纤接口:FC或SC可选

光路码速:4E1PDH为16.896Mbit/s,4E1+100MPDH为155Mbit/s

光路码型:4E1PDH为1B1H,16.896Mbit/s,4E1+100MPDH为1B2B

光源:LD

传输距离:大于40km(LM)

大于60km(LH)

输出光功率:≥-13dBm

接收器类型:PINFET

接收灵敏度:≤-38dBm(BER≤10-11)

2、E1接口特性:

接口码型:HDB3

接口码速:2.048Mbit/s±50ppm

接口特性:ITU-T G.703

接口阻抗:75Ω不平衡/120Ω平衡

接口类型:BNC,RJ45

3、电源:

电压:AC110V~265V

DC-36V~DC-72V

功耗:<6W

4、环境:

工作温度:0℃~70℃

贮存温度:-40~85℃

相对湿度:5%-95%无冷凝

外形尺寸:482.6mm×200mm×44mm
